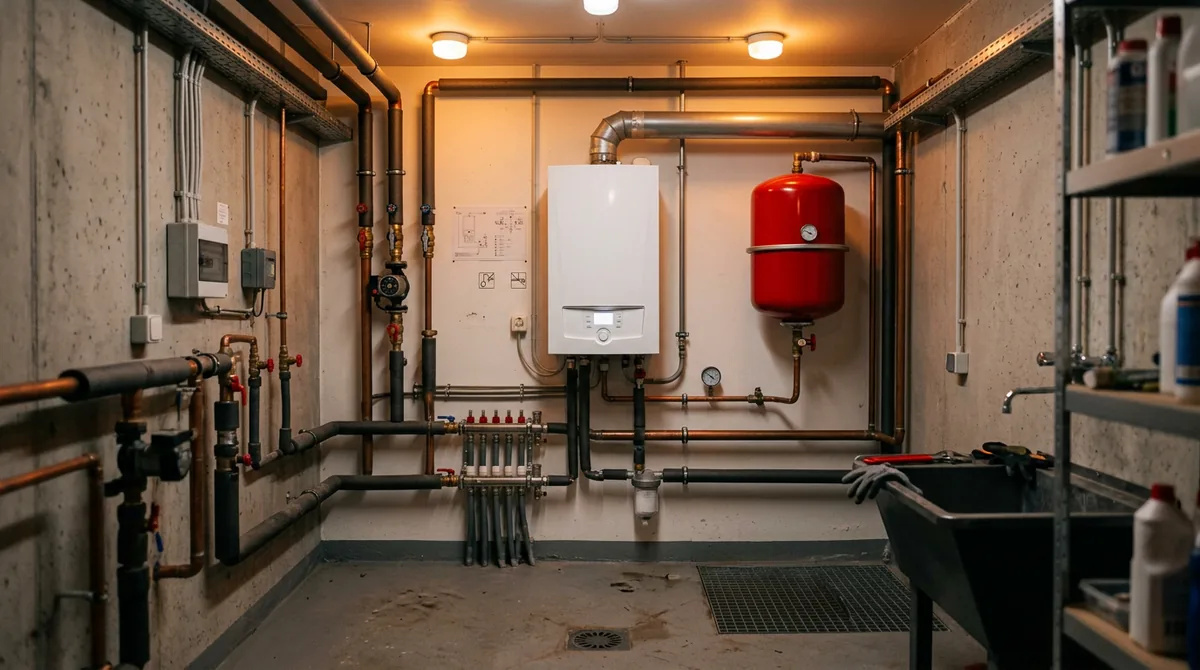

Калькулятор расширительного бака отопления — расчёт объёма мембранного бака онлайн
Калькулятор расширительного бака считает минимальный объём мембранного компенсатора для закрытой системы отопления по инженерной формуле с абсолютными давлениями: учитываются объём теплоносителя (по мощности котла или в литрах), температура и тип жидкости, высота системы и предохранительный клапан. На выходе — типовой бак из ряда 5–300 литров с честным запасом.
Формула объёма бака
V = (e × C) ÷ (1 − (P₀ + 1) ÷ (Pмакс + 1)) — классическая формула мембранных баков: замок Бойля-Мариотта в приложении к компенсации расширения. e × C — прибавка теплоносителя при нагреве, знаменатель — доля объёма бака, которая реально работает между давлениями зарядки и максимума. Калькулятор расширительного бака решает её одним вводом.
Давление зарядки P₀ = высота/10 + 0,3 бара (не менее 0,5), максимальное — 0,9 от срабатывания предохранительного клапана. Смежные расчёты дома: калькулятор теплопотерь дома и калькулятор гигакалорий.
Опорные значения расчёта
Числа, на которых стоит калькулятор расширительного бака:
| Параметр | Значение | Примечание |
|---|---|---|
| Панельные/алюминиевые радиаторы | 11 л/кВт | Компактные системы |
| Чугунные радиаторы + трубы | 14 л/кВт | Классика частного дома |
| Водяной тёплый пол | 20 л/кВт | Много труб большой длины |
| Вода 85–90 °C | e = 0,034 | Коэффициент расширения |
| Вода 90–100 °C | e = 0,036 | Открытые котлы до 100 °C |
| Гликоль 30 % | e = 0,041 | Антифриз расширяется сильнее |
| Статика системы | 10 м ≈ 1 бар | От бака до верхней точки |
| Клапан безопасности | 2,5–3,0 бар | Стандарт настенных котлов |
От чего зависит реальный расход
Что реально двигает объём в литрах:
- Высота системы. Каждые 10 метров статики — плюс бар к давлению зарядки, и эффективная доля бака (знаменатель формулы) падает: для пятиэтажной схемы бак растёт почти вдвое против одноэтажной.
- Тип теплоносителя. Гликоль 30 % увеличивает расчёт на пятую часть против воды. Если антифриз заливается «на всякий случай», бак под водную таблицу окажется мал в первую же холодную зиму.
- Температура подачи. Высокотемпературный котёл на 95 °C расширяет воду сильнее, чем низкотемпературный тёплый контур: при одном объёме системы разница по прибавке — до 20 %.
- Водяной затвор. Мембрана должна всегда напирать на воду: если бак с большим запасом стоит при малой статике, значительная часть его объёма просто не принимает жидкость — вот почему показываем запас в процентах.
- Типовой ряд. 5, 8, 12, 18, 24, 35, 50, 60, 80, 100… л: берётся ближайший типовой вверх. Калькулятор расширительного бака подбирает его сам и показывает запас.
Монтажная привычка мастеров: после заполнения системы холодной водой измерьте давление у бака — оно должно быть на 0,2 бара ниже статики системы. Если оно сильно меньше, докачайте азотом или воздухом до пуска. Калькулятор расширительного бака даёт целевое давление в выводе.
Практические примеры расчёта

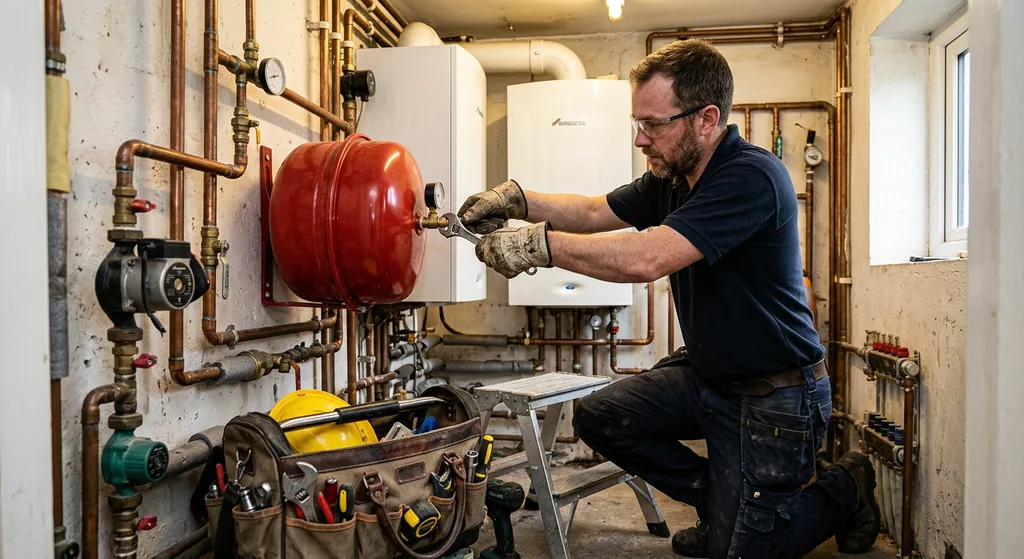

Котёл 20 кВт, панельные радиаторы 11 л/кВт, вода, высота 5 м, клапан 3 бара. Система 220 л; прибавка ≈7,5 л; давления 0,8/2,7 бара; минимум 14,6 л → типовой бак 18 л (запас 24 %) — контрольный пример из ТЗ.
Котёл 40 кВт, чугунные батареи, гликоль 30 %, высота 8 м. Система 560 л; прибавка ≈23 л; давления 1,1/2,7; минимум 53,1 л → типовой 60 л (запас 13 %): гликоль и статика добавили заметный объём.
350 л напрямую, вода 90–100 °C, высота 3 м, клапан 2,5 бара. Прибавка 12,6 л; давления 0,6/2,25; минимум 24,8 л → типовой 35 л (запас 41 %): низкий клапан съедает эффективную долю бака, запас уходит вверх.
Как проверить систему после установки
Контрольный прогон за 10 минут: накачайте бак до расчётного давления (калькулятор расширительного бака показывает его в строке давлений), заполните систему холодной водой, развоздушьте радиаторы и поднимите температуру до максимальной. Стрелка манометра не должна касаться порога клапана ни разу — иначе бак мал или давление зарядки завышено.
Раз в год, на остывшей системе, измерьте давление через ниппель мембранного бака: падение ниже расчётного означает утечку воздуха или разрыв мембраны (лёгкий стук — вода по обе стороны). Подкачка занимает пять минут обычным автомобильным насосом. Если котёл меняется на более мощный при расширении контура, калькулятор расширительного бака прогоняется заново — «выросший» контур старый компенсатор не потянет.
Где формула даёт только базу
Расчёт — для индивидуальных закрытых систем отопления (частный дом, небольшая коммерция). Открытые системы с самотёчной циркуляцией обходятся открытым баком-переливом; большие котельные и ГВС-гидроаккумуляторы считают по иным методикам и с группой безопасности.
Методика перепроверена 03.08.2026: формула с абсолютными давлениями совпадает с инженерными справочниками производителей баков. Точный подбор при экзотических связях (гелиосистемы, тепловые насосы) делает проектировщик отопления по паспортам.
FAQ
Какой расширительный бак нужен на котёл 20 кВт?
Объём системы при панельных радиаторах ≈ 20 × 11 = 220 л. Прибавка воды при нагреве до 85–90 °C — 220 × 0,034 ≈ 7,5 л. При давлении зарядки 0,8 бара и клапане 3 бара минимальный объём — 14,6 л, то есть типовой бак 18 л с запасом 24 %. Это контрольный прогон калькулятора расширительного бака.
По какой формуле считается объём бака?
V = (e × C) ÷ (1 − (P₀ + 1) ÷ (Pмакс + 1)), где e — коэффициент температурного расширения, C — объём теплоносителя, P₀ — давление зарядки мембраны, Pмакс — максимальное рабочее (0,9 от клапана). Единицы давления переводятся в абсолютные (+1 бар) — как в методике Reflex. Калькулятор расширительного бака делает это автоматически.
Почему нельзя ставить бак «на глаз» в 10 % от системы?
Правило 8–10 % — грубая оценка для типового дома и закладывает давления «по умолчанию». При высокой статике (две высоты этажей и мансарда) эмпирика занижает бак вдвое: вода начинает сбрасываться через клапан при каждом нагреве, а при остывании образуется подсос воздуха.
Гликолевый антифриз меняет расчёт?
Да: 30-процентный гликоль расширяется сильнее воды (e ≈ 0,041 против 0,034) — при том же объёме системы бак нужен на 15–18 % крупнее. Плюс мембрана должна быть гликоле-стойкой (EPDM), иначе через сезон она потеряет эластичность.
Где и как ставится расширительный бак?
В обратку перед циркуляционным насосом, патрубком вниз или вверх по инструкции производителя, в отапливаемом помещении с доступом к ниппелю. Перед первым пуском давление зарядки выставляется насосом на 0,2 бара ниже минимального рабочего давления холодной системы.
Формула и коэффициенты: расчёт объёма расширительного бака (методика производителей); типовой ряд — каталоги Reflex/DAB. Обновлено: 03.08.2026. Расчёт справочный для индивидуальных закрытых систем; пусконаладку выполняйте с группой безопасности.
