Калькулятор расхода электродов
На метр шва по геометрии и на тонну по укрупнённой норме (ВСН)
| Шов | Сечение F | Наплавка, кг/м | Электроды 1,6, кг/м |
|---|---|---|---|
| Угловой K=4 | 10,0 мм² | 0,079 | 0,15 |
| Угловой K=6 | 22,5 мм² | 0,177 | 0,31 |
| Угловой K=8 | 40,0 мм² | 0,314 | 0,55 |
| Стык 8 мм | 25,0 мм² | 0,196 | 0,35 |
Калькулятор расхода электродов — 2026: на метр шва и на тонну металлоконструкций по ВСН
Калькулятор расхода электродов — сметчик для сварщика: он считает расход двумя классическими способами ВСН. Первый — через геометрию шва: масса наплавленного металла из сечения и длины, умноженная на коэффициент расхода марки (1,5–1,9). Второй — укрупнённая норма на тонну металлоконструкций для быстрой заявки. Поправки на вертикаль и потолок, прихватки и запас 5% — уже внутри.
Формулы ВСН: масса наплавки × коэффициент расхода
По шву: расход N = m × L × Kр, где m — масса наплавленного металла на метр шва, Kр — коэффициент расхода марки. Масса наплавки: m = F × ρ, где F — площадь сечения шва (угловой: F = K²/2 × 1,25 с усилением; стыковой без скоса: F = S × b + 0,75 × e × g по ГОСТ 5264), ρ = 7,85 кг/дм³. Дальше идут поправки: на положение (нижнее 1,0; вертикаль 1,15; потолок 1,3) и на прихватки с огарками (1,10). Именно так составлены расчётные таблицы отраслевых норм — калькулятор расхода электродов воспроизводит их в один проход.
По тоннажу: N = M × K, где M — масса металлоконструкций в тоннах, K — укрупнённая норма: металлоконструкции 20 кг/т (диапазон 15–25), арматура внахлёст 5–8 кг/т (шов 10 диаметров стержня, катет 0,3 d), резервуары 40 кг/т. Этот способ годится для заявки на закупку до появления КМД; для сметы по чертежу свяжитесь с первым режимом. Сталь для металла рядом считает наш [калькулятор арматуры](/kalkulyator-armatury/), бетон под конструкции — [калькулятор фундамента](/kalkulyator-fundamenta/).

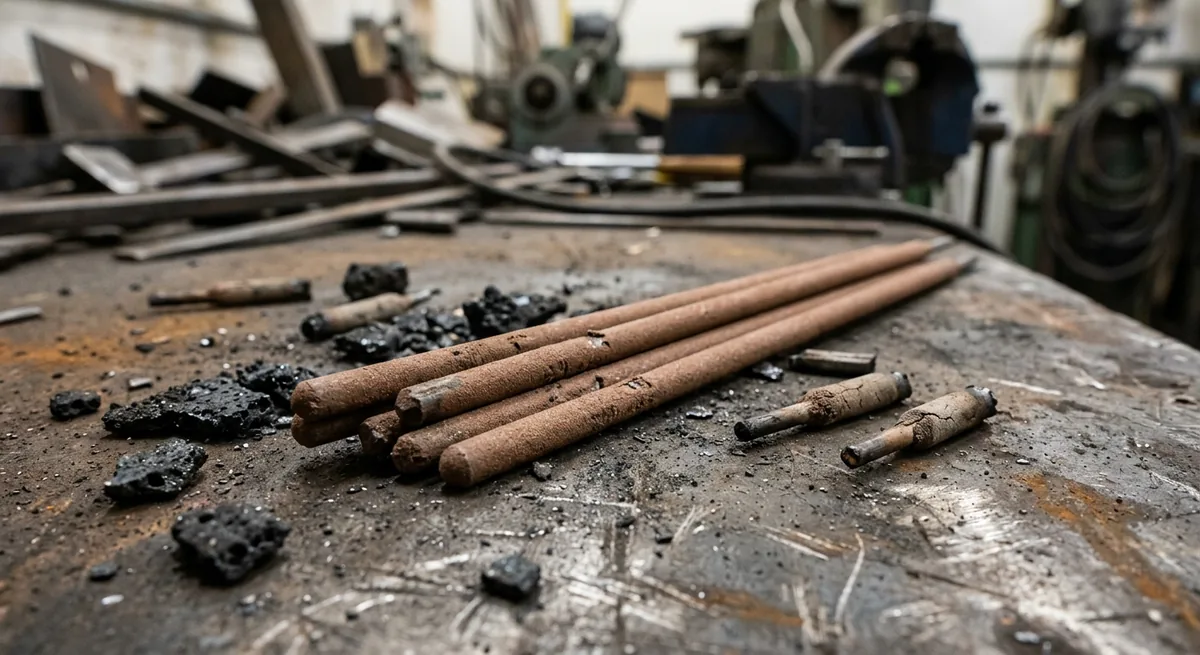

Коэффициенты расхода по маркам электродов (ВСН)
Справочная таблица, из которой калькулятор расхода электродов берёт Kр:
| Коэффициент Kр | Марки электродов | Комментарий |
|---|---|---|
| 1,5 | ОЗЛ-Э6, ОЗЛ-5, ОЗЛ-25Б, ЦТ-28, УОНИ-13/55 | тонко- и среднепокрытые |
| 1,6 | ОЗЛ-2, ОЗЛ-6, ОЗЛ-8, ЗИО-8, ЦЛ-17 | массовые рутиловые группы III |
| 1,7 | ЦТ-15, ЦЛ-11, УОНИ-13/НЖ, ОЗЛ-9А | основное покрытие |
| 1,8 | ОЗС-11, ОЗЛ-20, ОЗЛ-22, НЖ-13 | толстопокрытые |
| 1,9 | ОЗЛ-28, ОЗЛ-27, АНЖР-2 | максимальный расход |
От чего зависит реальный расход
Что съедает электроды сверх расчёта:
- Огарки. Стандартный остаток 50–60 мм — до 15% массы электрода, и он уже заложен в коэффициент, но при длинных переходах и частой смене доля растёт.
- Положение шва. Вертикаль и потолок — плюс 15–40%: кратеры, наплывы и переделки. Опытный сварщик в нижнем положении обгоняет норму, новичок в потолке — наоборот.
- Влажное покрытие. Непросушенные электроды дают разбрызгивание и поры — прокалите пачку перед серьёзной работой, иначе расход поплывёт вместе со швом.
- Ток и дуга. Слишком длинная дуга увеличивает угар до 20%; держите короткую дугу и ток по паспорту пачки.
- Прихватки и ремонт. Прихватки не идут в геометрию шва — нормативная поправка 1,05–1,15, в калькуляторе расхода электродов стоит 1,10.
Для разовой работы берите упаковки с запасом: электроды дешевле простоя, а недошитый шов из-за пустой пачки — это перерыв на прокалку новой. Калькулятор расхода электродов показывает итог уже с запасом — эту цифру и пишите в заявку.
Практические примеры расчёта
Угловой шов, катет 6 мм, 12 м, электроды группы 1,6, нижнее положение. Сечение шва F = 6²/2 × 1,25 = 22,5 мм², наплавка — 0,177 кг/м. Расход: 0,177 × 12 × 1,6 × 1,1 = 3,7 кг, с запасом 5% — 3,9 кг. Две стандартные пачки по 2,5 кг закроют работу с остатком. Этот сценарий калькулятор расхода электродов показывает по умолчанию.
Рама ворот 0,8 т, укрупнённая норма 20 кг/т. Расход: 0,8 × 20 = 16 кг, с запасом — 16,8 кг. В заявку — семь пачек по 2,5 кг. Если половина швов вертикальная — добавьте ещё 8–10% или пересчитайте по метражу в первом режиме калькулятора расхода электродов.
Стык листа 8 мм без скоса кромок, зазор 2 мм, 4 м шва. Сечение F = 8×2 + 0,75×6×2 ≈ 25 мм², наплавка 0,196 кг/м. При К=1,5 и вертикальном положении: 0,196 × 4 × 1,5 × 1,15 × 1,1 ≈ 1,5 кг, с запасом — 1,6 кг. Одной пачки 2,5 кг хватит с запасом на переделки.
Как пользоваться цифрами на закупке и в цеху
Логика заявки: точный проект — считайте по метражу каждого типа шва и суммируйте; быстрая оценка до чертежа — берите норму на тонну и умножайте на массу изделия. Калькулятор расхода электродов держит оба режима в одной форме: переключили селектор — получили другую логику без пересчёта вручную.
Марка электрода выбирается по металлу и ответственности шва, а не по коэффициенту расхода: экономить маркой ради цифры 1,5 вместо 1,8 нельзя. А вот маркой проверяйте свою норму выработки: если при 1,6 у вас стабильно уходит как при 1,9 — копайте в сторону влажной пачки, длинной дуги и лишних холостых валиков.
Где заканчивается формула и начинается цех
Коэффициенты 1,5–1,9 и укрупнённые нормы — усреднения отраслевых таблиц для ручной дуговой сварки толстопокрытых электродов; у аргонодуговой и полуавтоматической сварки свои нормы (по проволоке и присадке), этот калькулятор их не покрывает. Нормы считают идеальный шов: в реальном производстве к ним всегда добавляют технологический запас.
Для ответственных конструкций (работающие под нагрузкой стыки, сосуды, крановые пути) расход и технологию сварки определяет не калькулятор расхода электродов, а технологическая карта на сварку — с режимами, марками и прокалкой, утверждёнными по НАКС.
FAQ
Сколько электродов уходит на один метр шва?
Считается через массу наплавленного металла: площадь сечения шва (для углового F = K²/2 плюс ~25% на усиление), умноженная на длину и плотность стали 7,85 г/см³, даёт массу наплавки; её умножают на коэффициент расхода марки — 1,5–1,9. Для катета 6 мм выходит около 0,28 кг/м без поправок. Калькулятор расхода электродов делает эту цепочку за секунду.
Какой коэффициент расхода у моей марки электродов?
По справочным таблицам ВСН: 1,5 — ОЗЛ-Э6, ЦТ-28, УОНИ-13/55; 1,6 — ОЗЛ-6, ЗИО-8, ЦЛ-17 и большинство рутиловых (МР-3, ОК-46 ориентировочно 1,5–1,6); 1,7 — ЦТ-15, ЦЛ-11, УОНИ-13/НЖ; 1,8 — ОЗС-11, НЖ-13; 1,9 — ОЗЛ-28, АНЖР-2. Чем толще покрытие, тем больше коэффициент.
Сколько электродов нужно на тонну металлоконструкций?
Укрупнённые сметные нормы: на обычные металлоконструкции — 15–25 кг/т (ориентир 20), на арматурные соединения — 5–8 кг/т, на резервуары и сложные пространственные швы — 30–45 кг/т. Точную цифру для проекта даёт расчёт по метражу швов — первый режим калькулятора расхода электродов.
Как положение сварки влияет на расход?
В нижнем положении потери минимальны (коэффициент 1,0). Вертикальные швы добавляют 12–15% расхода (1,15), потолочные — 20–40% (1,2–1,4): металл стекает, валики выходят толще, а переделки съедают припасённый запас.
Почему фактический расход всегда больше расчётного?
В теорию не входят: огарки (стандартный остаток 50 мм — это ~15% длины электрода), прихватки, холостые валики, скачки напряжения, влажное покрытие и брак. Поэтому сметчики закладывают запас 3–5%, а для первого опыта — до 10%.
Нормы: Расход электродов на металлоконструкции (ВСН: G = m × K, коэффициенты 1,5–1,9); сечения швов — ГОСТ 5264 (угловой F = K²/2 с усилением). Обновлено: 01.08.2026. Обновлено: 01.08.2026.
Укажите катет шва и метраж или массу конструкции — калькулятор расхода электродов выдаст, сколько килограммов брать на закупку, с поправками и запасом.
