Калькулятор вентиляции помещения — воздухообмен, сечение и диаметр канала
Калькулятор вентиляции помещения считает воздухообмен по правилам СП 54.13330 и СП 60.13330.2020: приток 3 м³/ч на каждый квадрат жилой площади или 30 м³/ч на человека (берётся большее), обязательная вытяжка кухни 60/100 м³/ч и санузла 25/50 — и сразу переводит итог в сечение воздуховода, типовой диаметр канала и кратность обмена. Душная квартира с пластиковыми окнами — это почти всегда не «плохая вытяжка», а нулевой приток.
Рассчитать воздухообмен и канал →
Как считается воздухообмен
Приток = max(3 м³/ч × S жилая, 30 м³/ч × жильцы). Вытяжка суммируется по помещениям: кухня 60 м³/ч (электроплита) или 100 (газ), ванная и туалет по 25, совмещённый санузел 50. Расчётный расход системы — больший из притока и вытяжки. Такой двухшаговый алгоритм и реализует калькулятор вентиляции помещения.

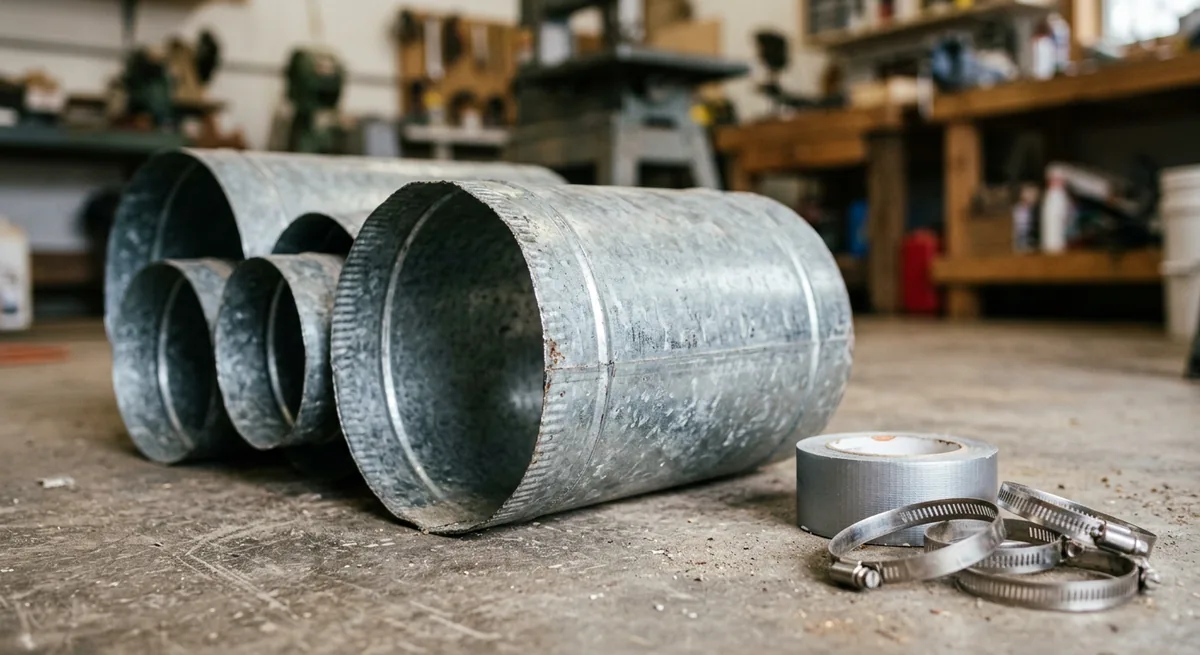

Сечение канала = расход ÷ 3600 ÷ скорость: при естественной тяге v=1 м/с, при вентиляторе 1,5–2. Круглый эквивалент Ø = 2×√(S/π), дальше — ближайший типовой диаметр из ряда 100–400 мм. Нормы и кратности сверены с таблицами кратности воздухообмена по СП 54.13330/60.13330.
Нормы воздухообмена жилых помещений
Целевые значения, на которых стоит калькулятор вентиляции помещения:
| Помещение | Норма | Источник |
|---|---|---|
| Жилая комната (менее 20 м² на чел) | 3 м³/ч на 1 м² | СП 54.13330 |
| Жилая комната (более 20 м² на чел) | 30 м³/ч на человека | СП 54.13330 |
| Кухня с электроплитой | 60 м³/ч вытяжка | СП 54.13330 |
| Кухня с газовой плитой | 100 м³/ч вытяжка | СП 54.13330 |
| Ванная, туалет | 25 м³/ч вытяжка | СП 54.13330 |
| Совмещённый санузел | 50 м³/ч вытяжка | СП 54.13330 |
От чего зависит реальный расход
Что на практике ломает расчёт:
- Герметичные окна. Стеклопакеты отрезали естественный приток старых щелей: вытяжка тянет из шахты, а не с улицы. Клапан или проветриватель в каждой комнате — обязательная половина системы, калькулятор вентиляции помещения считает обе стороны баланса.
- Состояние общедомовой шахты. Канал 204×60 мм оригинальной застройки часто заужен пылью и завешен сетками соседей: тяга вдвое ниже расчётной. Бумажка у решётки в жаркий день — честный тест: не прилипла — тяги нет.
- Переток под дверями. Между комнатой и вытяжкой воздуху нужен путь: зазор под дверью 1–2 см или переточная решётка. Герметичная дверь в ванную «не дышит» и есть даже при рабочем вентиляторе.
- Этаж и сезон. Естественная тяга работает на разности температур: летом снаружи теплее, тяга слабеет и переворачивается; последние этажи обделены столбом. Для лета — канальный вентилятор или принудительное проветривание.
- Канальный вентилятор. Ставится в разрыв вытяжки и ускоряет поток до 1,5–2 м/с: тот же канал пропускает на 50–100 % больше. Но без притока он просто усилит опрокидывание и шум — сначала клапаны, потом крыльчатка.
Простой тест после монтажа: полоса бумаги у решётки при открытом окне должна прилипнуть, при закрытом — качнуться. Нет — смотрите приток, а не новый вентилятор. Калькулятор вентиляции помещения выдаёт расчётные м³/ч: сверяйте с анемометром или бумажкой по сезону.
Практические примеры расчёта

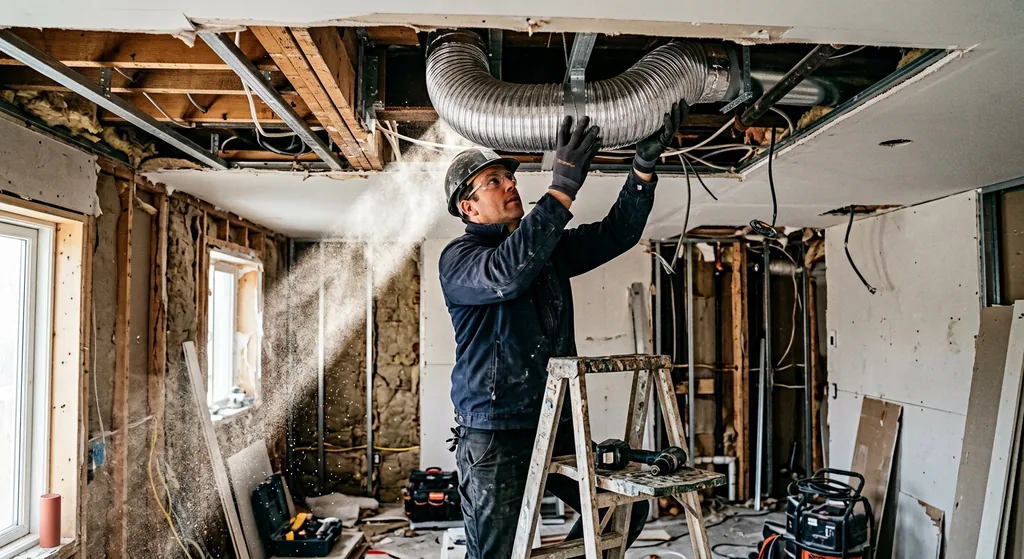

Двушка 30 м² жилой, 2 жильца, газ 100, совмещённый санузел 50. Приток max(90, 60) = 90 м³/ч; вытяжка 150; расчёт 150 м³/ч; канал ≥417 см² → типовой Ø 250 мм (Ø 200 с вентилятором); кратность по жилой зоне 1,11 об/ч — базовый прогон калькулятора вентиляции помещения.
Трёшка 60 м², 3 жильца, электроплита 60, ванная + туалет. Приток max(180, 90) = 180 м³/ч; вытяжка 110; расчёт 180; канал ≥500 см² → Ø 315 мм естественной или Ø 250 принудительной; кратность 1,11 об/ч.
Студия 18 м², 1 жилец, газ 100, совмещённый 50. Приток max(54, 30) = 54; вытяжка 150; расчёт 150 → канал ≥417 см², Ø 250 мм. Здесь доминирует именно вытяжка газовой кухни — типичная ситуация малогабаритки.
Как довести воздух до ума
Начинайте с притока: по клапану в каждой жилой комнате (пропускная способность 30–50 м³/ч каждый), переточные зазоры под межкомнатными дверями, потом уже вытяжной вентилятор по расчёту калькулятора вентиляции помещения. Обратная последовательность даёт запахи из шахты и опрокинутую тягу.
Проверяйте факт, а не чертёж: анемометр на выходе вытяжки в сильный мороз — самый честный прибор. Усредните показания по минуте и сверьте с расчётным: меньше половины — ищите забитый канал или перевернутую тягу выше по стояку.
Где норматив и где считает проектировщик
Расчёт — по СП 54.13330 «Здания жилые многоквартирные» и СП 60.13330.2020: приток, вытяжка и кратности жилых, кухонных и мокрых зон. Калькулятор вентиляции помещения не заменяет аэродинамический расчёт сложной сети: повороты, длинные трассы и разветвления требуют поправок на сопротивление.
Производственные, торговые и школьные помещения считаются по своим нормам (СП 60.13330 приложение В, СанПиН) — цифры этой страницы для жилья, перепроверены 03.08.2026.
FAQ
Сколько воздуха нужно квартире по нормам?
Жилые комнаты: 3 м³/ч на каждый квадратный метр (при площади квартиры менее 20 м² на человека) или 30 м³/ч на каждого жильца — берётся большее значение. Плюс обязательная вытяжка из мокрых зон: кухня 60 м³/ч с электроплитой и 100 м³/ч с газовой, ванная и туалет по 25, совмещённый санузел 50. Систему рассчитывают по большему из «приток против вытяжки». Эти правила закреплены в СП 54.13330 и СП 60.13330.2020, и именно так считает калькулятор вентиляции помещения.
Как перевести м³/ч в диаметр воздуховода?
Сечение канала = расход ÷ 3600 ÷ скорость воздуха. При естественной тяге скорость принимают 1 м/с: 150 м³/ч — это 150÷3600 = 0,042 м², то есть около 417 см² или круглый канал Ø230 мм, ближайший типовой — 250 мм. Принудительный вентилятор ускоряет поток до 1,5–2 м/с, и того же расхода хватит канал на размер меньше.
Почему с газовой плитой норма выше?
Открытое пламя сжигает кислород и выбрасывает продукты горения прямо в комнату: 2 конфорки на час — влага, CO₂ и окислы азота. Поэтому для кухни с газом норма вытяжки 100 м³/ч против 60 у электроплиты, а котёл с открытой камерой вообще требует отдельного канала — его нельзя объединять с домовой вытяжкой (СП 402.1325800.2018).
Откуда берётся приток, если окна пластиковые?
Через стык створок старых окон квартира «самообеспечивалась»; герметичные стеклопакеты эту щель закрыли, и вытяжке стало нечего тянуть. Современный набор: клапаны в стену или оконные проветриватели в каждой жилой комнате плюс переточные зазоры под дверями 1–2 см. Без притока даже мощный вентилятор в вытяжке даёт разрежение, запахи из шахты и опрокидывание тяги.
Чем плох «сильный» вентилятор на кухне?
Вытяжка 600–1000 м³/ч без организованного притока опрокидывает тягу в естественном канале санузла: воздух идёт из шахты в квартиру с чужими запахами. Плюс каждый лишний м³/ч зимой — это нагретый воздух на улицу: 200 м³/ч круглые сутки при −20 °C — около 1,5 кВт постоянных потерь. Считайте расход заранее: калькулятор вентиляции помещения показывает вилку норм, а не «чем больше, тем чище».
Нормы: нормы воздухообмена, жилые здания (СП 54.13330); практика частных домов и квартир — buildingclub.ru. Обновлено: 03.08.2026. Расчёт ориентировочный для жилых помещений по нормам СП; точную сетку каналов проектирует специалист с учётом сопротивления.
Введите площадь, жильцов и тип плиты — калькулятор вентиляции помещения покажет приток, вытяжку, сечение и типовой диаметр канала.
